Vizualizace

Scilab poskytuje rozsáhlé možnosti práce s grafikou, tvorbu 2D a 3D grafů a tvorbu speciálních druhů grafů.

Při vývoji Scilabu došlo k velkým změnám grafiky. Ve verzi 2.7 se používal starý grafický mód (old graphic mode). Se Scilabem 3.0 byla vytvořena zcela nová grafika (new graphic mode), objektově orientovaná, rychlejší a modernější. Ve verzi 4.0 je tento nový grafický mód nastaven implicitně a je to poslední verze, která ještě podporuje oba grafické módy.

Existují dvě funkce pro zjištění grafického módu:

funkce get("old_style") zjistí přednastavený mód - má hodnotu on (starý mód) nebo off (nový mód - default)
funkce get("figure_style") zjistí současný mód - má hodnotu old (starý mód) nebo new (nový mód - default)

Výpis ze Scilabu 4.0 potom vypadá takto:

Příklad 5.A - grafický mód

 get ("old_style")
 ans  = off

 get ("figure_style")
 ans  = new

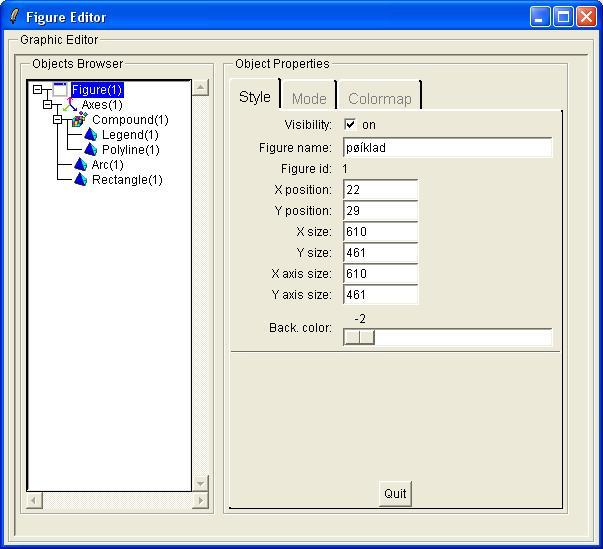

V nové grafice je každé grafické okno a graf v něm reprezentován hierarchickou stromovou strukturou jednotlivých objektů. Na vrcholu této struktury je Figure (obrázek, schéma, graf). Každý takový graf obsahuje alespoň jedno "dítě"(Child) typu Axes(osy). Každý objekt typu osa zase obsahuje sadu grafických objektů jako jsou křivky, obdélníky, oblouky nebo úsečky.
Hlavním cílem této objektově orientované grafiky je poskytnout co nejjednodušší způsob změn vlastností objektů a snadnou manipulaci s nimi.
